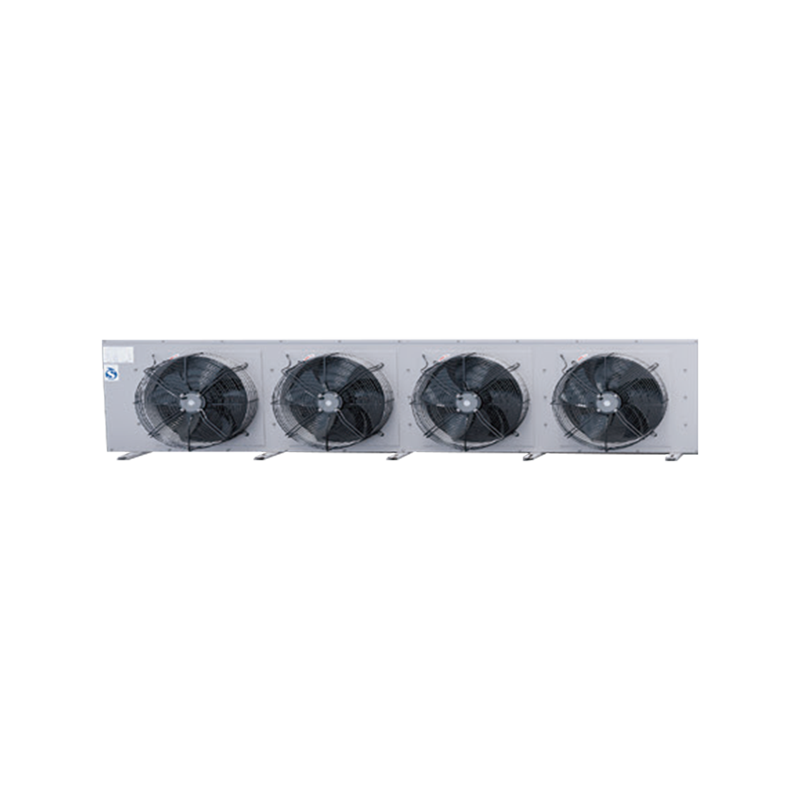

シェル: 構造板金部品は高品質の鋼板で作られており、表面はすべて静電リン酸塩処理され、輸入された自動スプレー装置でスプレーされており、強力な耐食性があり、さまざまな使用環境に適応できます。
ユニットの耐用年数全体にわたって良好な表面品質を保証します。アルミニウムまたはステンレス鋼のシェルは、ユーザーのニーズに応じてカスタマイズできます。
水トレイ: 霜取り水がスムーズに排出され、水の浮き上がりを防ぎ、水トレイに水が溜まるのを防ぐために傾斜した角度で設計されています。
熱交換チューブ: 熱伝達効率を高めるために、高歯の雌ねじ付き銅管が選択されています。
フィン: 真新しい正弦波親水性アルミニウムフィンを採用し、空気の乱れを強化し、熱伝達係数を強化し、熱伝達性能を大幅に向上させます。
ファン: 高静圧、特別にカスタマイズされた高出力外部ローター軸流ファン、高湿度環境に適しており、高効率、低エネルギー消費、防水性と防塵性があり、優れた性能を備えています。ファン工場
以前に静的および動的バランステストに合格しました。
解凍中： 低電力のステンレス製霜取り電熱管が独自かつ合理的に選択、配置されており、熱損失を避けながら、速い霜取り速度と徹底的な霜取りを実現します。
電熱管の寿命を延ばします。
電気接続箱: ジャンクションボックスは耐低温性、防水・防塵性、高い難燃性を備え、配線作業やメンテナンスが容易な前面設置タイプです。
フィンの間隔: 標準の間隔は 4.5mm、6mm、9mm です。ユーザーのニーズに合わせてシート間隔を12mmと18mmにカスタマイズ可能。
冷媒の種類: R404A 冷媒を選択でき、R507A、R22、R134A、R407C、R410A はユーザーの要件に応じてカスタマイズできます。
蒸発器:
1. 独自のチューブバンドルレイアウトは、蒸発条件下での冷媒の状態、流量、圧力降下、分布の均一性の変化などの重要な問題を十分に考慮しており、その結果、蒸発器表面冷却器の熱伝達性能が向上します。
2. 効率的でコンパクトな熱交換器設計。フォーク型の強化熱伝達雌ねじ付き熱交換チューブを備えています。
3. 熱交換チューブと親水性アルミニウムフィンは、最適な熱伝達効率を達成するために、銅チューブとアルミニウムシートをしっかりと接着するために機械的に拡張されます。
4. 蒸発器の液体分離器と冷媒回路は、さまざまな用途環境で最適な熱交換効率を確保するために最適化されています。
5. ユニークな設計のウインドディフレクターは熱交換器の下に配置されており、空気流の短絡を防ぎます。

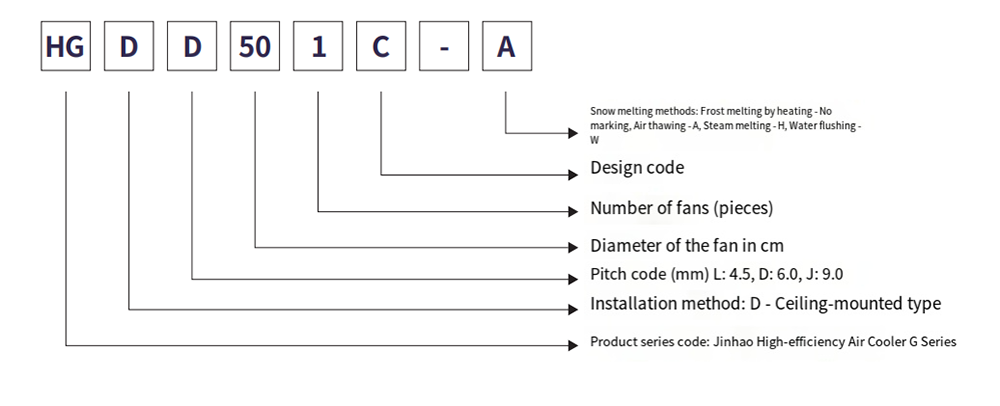

モデルの説明
技術パラメータ表（R404あ）
電気霜天井用高効率空気冷却器の技術パラメータ
フィルム間隔：4.5mm
| モデル | 冷却能力kW | チューブの体積 | ファンパラメータ | 融雪電気暖房 | |||||
| SC1 | SC2 | dm² | 刃数×直径 | パワーW | 風量 m3/h | 範囲 m | コイル kW* ブランチ | 水パンkW*分岐 | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1×Φ500 | 1x414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1×Φ500 | 1x460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| HGDL501E | 9.8 | 6.7 | 5.4 | 1×Φ500 | 1x460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1×Φ600 | 1x780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| HGDL502D | 22.2 | 15.3 | 11.8 | 2×Φ500 | 2x460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2×Φ550 | 2x600 | 13700 | 13 | 0.72*6 | 0.72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2×Φ600 | 2x780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2×Φ600 | 2x780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2×Φ600 | 2x780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2×Φ630 | 2x800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2×Φ630 | 2x800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3×Φ600 | 3x780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3×Φ630 | 3x800 | 25500 | 20 | 1.03*14 | 1.03*4 |
技術パラメータ表（R404あ）
電気霜天井用高効率空気冷却器の技術パラメータ
フィルム間隔：6.0mm
| モデル | 冷却能力kW | チューブの体積 | ファンパラメータ | 融雪電気暖房 | ||||||
| SC1 | SC2 | SC3 | dm² | 刃数×直径 | パワーW | 風量 m3/h | 範囲 m | コイル kW* ブランチ | 水受け皿 kW*分岐 | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1×Φ500 | 1x414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1×Φ500 | 1x460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1×Φ500 | 1x460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1×Φ600 | 1x780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2×Φ500 | 2x460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2×Φ550 | 2x600 | 14500 | 13 | 0.72*8 | 0.72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2×Φ600 | 2x780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2×Φ600 | 2x780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2×Φ600 | 2x780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2×Φ630 | 2x800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2×Φ630 | 2x800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3×Φ600 | 3x780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3×Φ630 | 3x800 | 26500 | 20 | 1.03*14 | 1.03*4 |
技術パラメータ表（R404あ）
電気霜天井用高効率空気冷却器の技術パラメータ
フィルム間隔：9.0mm
| モデル | 冷却能力kW | チューブの体積 | ファンパラメータ | 融雪電気暖房 | ||||||
| SC3 | SC4 | SC5 | dm² | 刃数×直径 | パワーW | 風量 m3/h | 範囲 m | コイル kW* ブランチ | 水受け皿 kW*分岐 | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1×Φ500 | 1x414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1×Φ500 | 1x460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1×Φ500 | 1x460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1×Φ600 | 1x780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2×Φ500 | 2x460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2×Φ550 | 2x600 | 15000 | 13 | 0.72*8 | 0.72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2×Φ600 | 2x780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2×Φ600 | 2×780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2×Φ600 | 2x780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2×Φ630 | 2x800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2×Φ630 | 2x800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3×Φ600 | 3x780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3×Φ630 | 3x800 | 27000 | 20 | 1.03*14 | 1.03*4 |

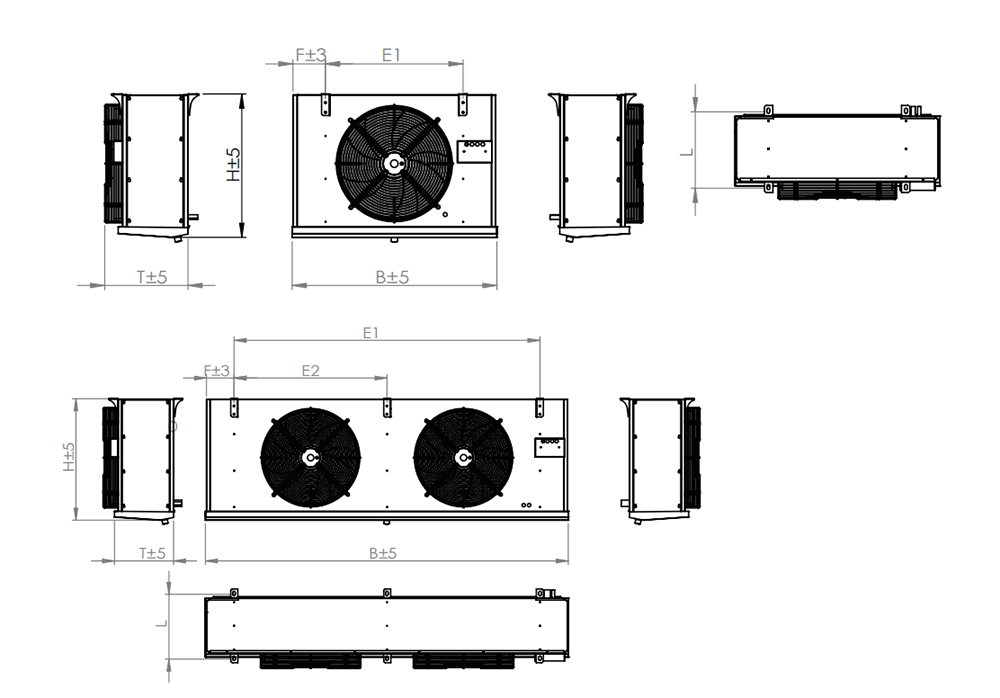

外観および取付寸法
外観および取付寸法 of a high-efficiency electric frost ceiling air cooler
フィルム間隔：4.5mm
| モデル | インターフェース仕様(mm) | 寸法 B*T*H | 取付寸法 | 重量 | アウトライン マップのマークアップ | |||||
| インレット/リターンチューブ | 排水量/(インチ) | 長さ×幅×高さ(mm) | L | E1 | E2 | E3 | F | 病歴 | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | あ |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | あ |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | あ |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | あ |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
外観および取付寸法
外観および取付寸法 of a high-efficiency electric frost ceiling air cooler
フィルム間隔：6.0mm
| モデル | インターフェース仕様(mm) | 寸法 B*T*H | 取付寸法 | 重量 | アウトライン マップのマークアップ | |||||
| インレット/リターンチューブ | 排水量/(インチ) | 長さ×幅×高さ(mm) | L | E1 | E2 | E3 | F | 病歴 | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | あ |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
外観および取付寸法
外観および取付寸法 of a high-efficiency electric frost ceiling air cooler
フィルム間隔：9.0mm
| モデル | インターフェース仕様(mm) | 寸法 B*T*H | 取付寸法 | 重量 | アウトライン マップのマークアップ | |||||
| インレット/リターンチューブ | 排水量/(インチ) | 長さ×幅×高さ(mm) | L | E1 | E2 | E3 | F | 病歴 | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | あ |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
注1: 設計基準:
| 標準的な熱伝達条件 | 吸気温度 | 蒸発温度 | 相対温度 | 相対温度 | スーパーヒート |
| SC1 | 10℃ | 0℃ | 85% | 1.35 | 6.5K |
| SC2 | 0℃ | -8℃ | 85% | 1.15 | 5.2K |
| SC3 | -18℃ | -25℃ | 95% | 1.05 | 4.6K |
| SC4 | -25℃ | -31℃ | 95% | 1.01 | 3.9K |
| SC5 | -34℃ | -40℃ | 95% | 1.01 | 3.9K |
注2：冷媒換算係数
| 冷媒 | 動作条件 | R22 | R404A | R507 | R134a |
| 補正係数 | SC1 | 0.95 | 1 | 1 | 0.93 |
| 補正係数 | SC2 | 0.95 | 1 | 1 | 0.91 |
| 補正係数 | SC3 | 0.95 | 1 | 1 | 0.85 |
