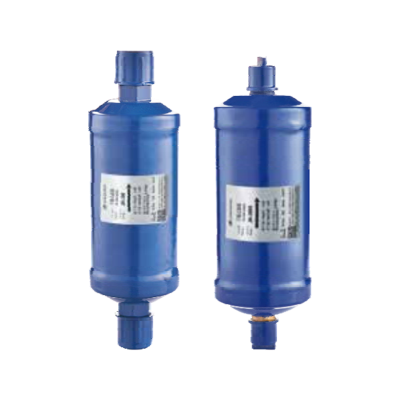

冷媒フィルター ドライヤー: 信頼性の高い HVAC 性能のための選択、配置、およびメンテナンス

HVAC 冷媒フィルター ドライヤーのサイズ ガイド

「フィットするかどうか」よりもサイジングが重要な理由

フィルター ドライヤーの正しいサイズの選択は、単にパッケージングを決定するだけではありません。それはシステムの安定性、コンプレッサーの寿命、エネルギー効率に直接影響します。ユニットが小さすぎるとすぐに飽和して、機器が予想されるサービス間隔に達するずっと前に、酸、スラッジ、水分が循環する可能性があります。逆に、ユニットが任意に大きすぎると、不必要な圧力降下が生じ、低負荷時にオイル戻りの問題が発生し、排気が困難になる可能性があります。液体ラインでは、過度の圧力降下により膨張装置での正味の吸引力が低下し、フラッシング、蒸発器の枯渇、および予測できない過熱が発生します。吸入ライン (清掃または特別なサービスのために一時的に使用される) では、サイズが間違っていると、圧力降下が悪化して圧縮比が上昇し、容量が損なわれ、吐出温度が上昇する可能性があります。ベストプラクティスは、ブレンド冷媒や高圧冷媒の挙動が従来の液体とは異なることを念頭に置き、汚染物質の容量、設計質量流量での許容圧力降下、冷媒の粘度特性のバランスを取ることです。

まだ検証が必要な経験則

迅速な見積もりのために、多くの技術者は乾燥機のサイズと装置のトン数を関連付け、メーカーの流量/圧力降下曲線に対して選択を検証します。一般的なアプローチとして、使用する冷媒と凝縮温度での定格流量が許容可能な圧力降下をもたらす液体ライン ドライヤーを選択します。多くの場合、設計時の目標値は 1 bar (または数 psi) 未満です。汚染物質の容量は、設置シナリオに適したものである必要があります。きれいな配管上の新しい機器はコンパクトなユニットを使用できますが、改造、バーンアウト、または長期間の建設中に周囲にさらされるシステムは、より大きな容量とより高い乾燥剤の質量の恩恵を受けます。オイルの種類と混和性も考慮します。 POE オイルは水分を素早く除去するため、特に HFC/HFO ブレンドの場合、残留水分の制御が不可欠です。経験則と、使用が予想される冷媒および温度範囲の特定のグラフ データを常に一致させてください。

実際の例と言葉での比較

一般的な高圧冷媒を使用する 5 トンのスプリット システムを想像してください。非常に小型の液体ライン ドライヤーを選択すると、キャビネットを整理整頓した状態に保つことができますが、設計質量流量で比較的大きな圧力損失が発生する可能性があります。中サイズのカートリッジと小さめのカートリッジを比較すると、中サイズのオプションは通常、定格トン数での圧力降下を低減しながら、より多くの乾燥剤を提供するため、初期の慣らし運転でも効果が長く持続します。特大の工業用キャニスターと比較して、中型ユニットは通常、不必要な容積を避け、部分負荷状態での油詰まりのリスクを軽減します。したがって、「中右」を選択すると、膨張装置での安定した過冷却を維持しながら流量と容量のバランスが取れます。

選択表の例 (メーカーのデータで確認してください)

避けるべき一般的なサイジングの落とし穴

• 冷媒固有の流量データを無視し、「トン数ラベル」のみに依存します。
• 圧力降下を評価するときに、継手とバルブの追加効果を忘れています。
• 再評価せずに、初期クリーンアップと永続的なサービス義務に同じサイズを使用します。
• 疑わしいシステムでのドライヤー交換後の 2 回目の排気をスキップします。

ヒートポンプシステム用フィルタードライヤー

双方向フローが要件を変える

ヒートポンプは冷媒の流れを逆転させるため、回路内に留まるフィルタードライヤーは双方向動作用に設計するか、コアを通る適切な流れを確保する逆止弁と組み合わせる必要があります。従来の一方向液体ラインドライヤーは冷却では機能しますが、加熱モードでは意図しない制限になったり、ループの間違った部分に汚染物質を捕捉したりする可能性があります。バイフロー モデルは、乾燥剤ベッドとスクリーンを通るほぼ対称的な流路を提供することでこの問題を軽減します。単方向ユニットと比較して、バイフロー設計は、霜取り現象中の圧力降下スパイクのリスクを軽減し、逆転バルブ作動時のオイル戻りの乱れを最小限に抑えます。霜取りによって高温のガスが異常な経路を通って送られるため、メディアの移行を防ぐためには、ドライヤーの熱耐久性とスクリーンのサポートが特に重要になります。

逆転弁、逆止弁周りの配置

両方のモードで計量デバイスを保護するために、技術者は各動作状態で液体として機能するバイフロー ドライヤーをラインに配置することがよくありますが、これは一見しただけでは必ずしも明らかではありません。パッケージ型ヒートポンプでは、屋内コイル出口または屋外コイル出口の近くに戦略的に配置するかどうかは、加熱時と冷却時に液体ラインが存在する場所によって決まります。逆止弁を使用して、標準的なドライヤ内で流れを希望の方向に強制的に通過させる場合は、組み合わせたアセンブリで過剰な圧力降下が生じないように、バルブの Cv とクラッキング圧力を確認してください。真のバイフロー アセンブリと逆止弁による回避策を比較すると、バイフロー オプションは通常、配管が簡素化され、漏れ継手が少なく、診断が容易になります。一方、在庫が限られているものの、慎重な試運転が必要な場合には、この回避策が魅力的になる可能性があります。

季節的な信頼性を確保するためのサービス実践

ヒートポンプは冷却のみのシステムに比べてモード変更が多く、年間稼働時間が長いため、乾燥剤の容量とスクリーンの堅牢性が重要になります。季節ごとのチェックでは、霜取り中にドライヤーが高温になっていないことを確認し、メディアの動きを示唆するノイズを聞き、両方向で安定した過冷却を確認します。焼損や湿気が発生した場合は、一時的なサクションラインクリーンアップドライヤーを設置して酸や微粒子を捕集し、酸テストが中性になり圧力降下が目標値内に収まったら、それらを取り除くか交換します。吸引クリーンアップ ドライヤーを永久に設置したままにする場合と比較して、回復後に取り外した方が効率が維持され、過度の吸引圧力損失が防止されます。

ヒートポンプに関する考慮事項表

• 配置を確定する前に、各モードでどのラインが液体であるかを確認してください。
• 加熱および冷却中の乾燥機全体のベースライン圧力降下を文書化します。
• 修理後は、過冷却と過熱を監視しながら霜取り性能をテストします。

交換可能なコア冷媒フィルタードライヤーと密閉型ドライヤーの比較

保守性とライフサイクルの観点

交換可能なコアシェルと密封カートリッジドライヤーはどちらも酸、湿気、微粒子を除去しますが、ライフサイクルのさまざまな問題を解決します。密封されたカートリッジはコンパクトでコスト効率が高く、スペースが狭く、汚染リスクがそれほど高くない場所に最適です。コンプレッサーのバーンアウト後、段階的な改修中、または溶接スラグや酸化物がよくある大規模システムなど、頻繁な清掃が必要な作業の場合、交換可能なコア シェルを使用すると、ラインを切断せずに媒体を交換できます。純粋なサービスの観点から言えば、シェルのアプローチにより、連続する洗浄時のダウンタイムが短縮され、隣接するコンポーネントの繰り返しの加熱が制限されます。密閉型カートリッジと比較して、コアシェルではコアミックス（酸容量が多い、微粒子が多い、またはバランスが取れている）を調整することもできます。トレードオフは、初期コスト、スペース、および新たな汚染物質を導入することなくクリーンな炉心交換を実行するために必要な規律です。

容量、圧力損失、およびリスク管理

特定の接続サイズでは、シェルは通常、より大きな媒体容量を受け入れるため、汚れや湿気の許容量が増加し、多くの場合、圧力損失が低くなります。この利点は、長い配管と複数の付属品を備えた乱雑なシステムでさらに大きくなります。ただし、密封されたカートリッジは、すべての肘が重要な小型機器で威力を発揮し、適切なサイズのカートリッジによる圧力降下は完全に許容されます。同じ流量でシールされたユニットとコア シェルを比較すると、一般にシェルの方がクリーンアップ ウィンドウが長く、負荷に応じて圧力損失がより緩やかに上昇します。逆に、密封されたカートリッジは在庫を簡素化し、複雑なプラントでパフォーマンスのドリフトの隠れた原因となる可能性がある不適切なコアの選択の可能性を減らします。

コア変更時の手続き上の規律

コアを交換するときは、セクションを隔離し、必要に応じて冷媒を回収し、開いたラインにキャップをし、座面を拭き、糸くずのある布を避けるなどの無菌ワークフローに従います。再組み立て後、深部排気と静置真空テストを実行して、気密性と湿気の少なさを確認します。密閉ユニットを切断してろう付けして交換する場合と比較して、この方法は、特に混雑した機械室において、近くのバルブや断熱材への熱応力を軽減します。それにもかかわらず、小規模な分割システムでは、日常的に砲弾を扱わない乗組員にとって、密封されたカートリッジの交換がより迅速になり、エラーが少なくなります。

比較表: 交換可能なコアと密閉型

• クリーンアップ中にフィルターを繰り返し変更することが予想される場合は、シェルを使用します。
• 定期的なメンテナンスを行うコンパクトなシステムには、密閉型カートリッジを選択してください。
• 汚れがひどい場合は、吸引クリーンアップドライヤーを一時的に組み合わせてから取り外します。

液体ライン フィルタードライヤー 水分インジケーター

インジケーターが何を教えてくれるのか、そして何を教えてくれないのか

サイトグラスと統合された水分インジケータにより、液体の流れ中の気泡の存在と冷媒の相対的な乾燥度という 2 つの簡単な視覚チェックが可能になります。カラー要素は湿気レベルに反応して色合いを変化させ、技術者に迅速な「ゴー/ノーゴー」の合図を提供します。避難履歴や 1 回の真空測定値のみに依存する場合と比較して、インジケーターは操作中およびサービス イベント後に継続的なフィードバックを追加します。ただし、これは実験器具ではありません。温度、オイルの種類、照明が知覚に影響を与える可能性があります。そのため、システムの健全性を検証するには、測定された過冷却および過熱と組み合わせて使用​​するのが最適です。

色を解釈して決断的に行動する

アクションを実行する前に、インジケーターの参照チャートがインストールされている特定の要素に適用されることを確認してください。一般的なワークフローとして、液ラインの温度と圧力を確認し、過冷却を計算して、色を読み取ります。過冷却が低く気泡が発生しているときにインジケーターが「湿った」状態を示している場合は、システムにフラッシュガスと過剰な水分の両方が含まれている可能性があります。液体ラインドライヤーを交換し、再度排気してください。インジケーターが「ドライ」に向かう傾向にあるものの、泡が続いている場合は、過冷却と上流の制限の可能性に焦点を当てます。 1 つの症状から推測する場合と比較して、この組み合わせたアプローチによりトラブルシューティングが短縮され、繰り返しの訪問が減ります。

バブルの手がかりと誤検知

気泡は、不十分な過冷却、制限、または始動中またはホットガス解凍直後の単なる観察によるフラッシュガスを意味する場合があります。覗き窓上の暖かい環境も、見えるものに影響を与える可能性があります。定常負荷時の安定した気泡のない流れと比較すると、過渡時の断続的な泡立ちはあまり心配されません。気泡が湿りの指標と一致する場合は、まず湿気の問題として扱います。インジケーターが乾いているのに気泡が残っている場合は、過冷却、レシーバーレベル、コンデンサーの性能を調べてください。

参照表: 代表的なインジケーターの測定値

• 常にインジケーターの読み取り値と測定された過冷却および過熱を比較してください。
• 色を評価するときは、サイトグラスを直射日光から保護してください。
• ドライヤーの変更後、インジケーターの色とシステム メトリクスを新しいベースラインとして記録します。

冷媒フィルタードライヤーをインラインに最適に配置

リキッドラインの配置原則

液体ライン フィルター ドライヤーの最も一般的な常設場所は、凝縮器 (またはレシーバーが存在する場合) の下流および膨張装置の上流です。この構成により、計量装置が微粒子から保護され、冷媒が絞り込まれているときに確実に乾燥した状態が保たれ、オリフィスやバルブポートでの氷の形成が防止されます。乾燥機をずっと上流に設置する場合と比べて、拡張装置の近くに乾燥機を設置することで、脱水後に新たな水分が侵入する可能性のある配管の長さを短縮できます。レシーバーを備えたシステムでは、多くの技術者がレシーバーの出口にドライヤーを取り付けて、保管場所から出るすべてのものを濾過することを好みます。システムに複数の拡張デバイスが含まれる場合、ブランチごとに専用のドライヤーを使用すると、回復力が向上し、診断が簡素化されます。

特殊なケース: ヒートポンプと複雑なシステム

ヒートポンプとマルチモードシステムは、「液体ライン」が動作モードによって変化するため、慎重に考える必要があります。加熱と冷却の両方で液体が存在する場所に配置されたバイフロー ドライヤーは、流れの方向に関係なく保護を維持します。多くの分岐がある VRF スタイルのシステムでは、汚染リスクが高い追加のストレーナまたは分岐ライン濾過を備えた中央ユニットの近くにドライヤが配置されることがよくあります。単一の中央ドライヤーと比較して、分散保護はローカル障害の影響を最小限に抑え、影響を受けるブランチへのサービスを制限することができます。

コミッショニングと検証の手順

設置後、設計負荷でドライヤー全体の圧力降下を測定し、拡張装置入口での安定した過冷却を確認することにより、正しい配置を確認します。圧力損失が過度に大きい場合は、より大きなユニットまたは上流の曲がりが少ない位置に再配置する必要がある可能性があります。余白のレイアウトを修正せずに放置する場合と比較して、配置を最適化すると、迷惑電話が減り、一貫した快適性が得られ、すぐに効果が得られます。清掃期間中に疑問がある場合は、サービスバルブを取り付けて乾燥機を一時的に移動したり、乾燥機を並列に配置したりできるようにします。システムが安定したら、一時的なコンポーネントを削除し、永続的な構成を再確立します。

配置オプションの比較

• 常設の液体ライン ドライヤーを拡張装置の入口にできるだけ近づけてください。
• 一時的なクリーンアップ ドライヤーにはサービス バルブを使用して、後で取り外しを簡単にします。
• 将来の比較のために、乾燥機全体で測定された圧力損失を記録します。
